En sistemas de tuberías críticos (aquellos que manejan alta presión, temperaturas extremas o fluidos peligrosos), Brida con cuello de soldadura (WN) Es el componente más confiable. Pero ¿qué lo hace tan indispensable en comparación con otros tipos?
Ya sea que sea un gerente de adquisiciones de un proyecto EPC o un ingeniero de tuberías, comprender los matices técnicos de las bridas WN es clave para la integridad del sistema.
¿Qué es una brida de cuello de soldadura?
A Brida de cuello de soldadura (a menudo abreviada como brida WN) es un accesorio forjado diseñado para unirse a un sistema de tuberías mediante soldadura a tope. Se identifica fácilmente por su cuello (cubo) largo y cónico, que se adapta gradualmente desde el espesor de la brida hasta el espesor de la pared de la tubería.
Este cubo cónico no solo tiene fines estéticos: proporciona un refuerzo vital que permite que la brida soporte picos de presión y tensión mecánica.
¿Cuál es el propósito de una brida con cuello de soldadura?
El propósito principal de una brida con cuello soldado es transferir la tensión de la brida a la tubería. Este diseño logra varios objetivos críticos:
Distribución de tensión: el cubo cónico reduce la alta concentración de tensión en la base de la brida.
Reducción de turbulencia: Dado que el diámetro interno (DI) de la brida coincide con el DI de la tubería, no hay restricción en el flujo, lo que minimiza la turbulencia y la erosión.
Condiciones extremas: Es la opción ideal para temperaturas bajo cero o entornos de alto calor donde el metal debe expandirse y contraerse sin agrietarse en las uniones.
¿Cómo se fabrican las bridas con cuello de soldadura?
La calidad comienza con el proceso de fabricación. En Rayoung, seguimos una rigurosa secuencia de forjado:
Corte y calentamiento: Las piezas de acero (al carbono, inoxidable o de aleación) se cortan y se calientan a temperaturas de forja (aproximadamente 1100 °C–1250 °C).
Forja: El metal calentado se moldea mediante martillos o prensas industriales pesadas. Esto garantiza que la veta del acero siga la forma de la brida, aumentando así su resistencia mecánica.
Rodando y perforando: Se forma el anillo y se perfora el centro para crear el orificio.
Mecanizado: La brida está mecanizada con precisión en tornos CNC para cumplir con las tolerancias ASME B16.5 o EN1092-1, incluido el bisel de soldadura crítico.
Hcomer Tratamiento: Dependiendo del material (por ejemplo, ASTM A105 o A182), las bridas se someten a normalización o temple y revenido para lograr la dureza y ductilidad requeridas.
¿Cómo montar una brida con cuello de soldadura?
El ajuste es el proceso de alinear la brida con la tubería antes de soldar. Para una brida WN, la precisión es fundamental:
Verifique el bisel: asegúrese de que el extremo de soldadura de la brida y la tubería tengan un bisel de 37.5 grados (estándar para paredes de más de 5 mm).
Alineación: utilice un “cuadrado de brida” o “pasadores de dos orificios” para garantizar que los orificios de los pernos estén perfectamente alineados (generalmente “a caballo” de la línea central vertical).
Espacio de la raíz: Deje un espacio (normalmente de 1.6 mm a 3.2 mm) entre la tubería y el cubo de la brida. Este espacio permite la penetración completa de la soldadura.
Soldadura por puntos: aplique pequeñas soldaduras por puntos en cuatro puntos (12, 6, 3 y 9 en punto) para mantener la alineación antes de la pasada final.

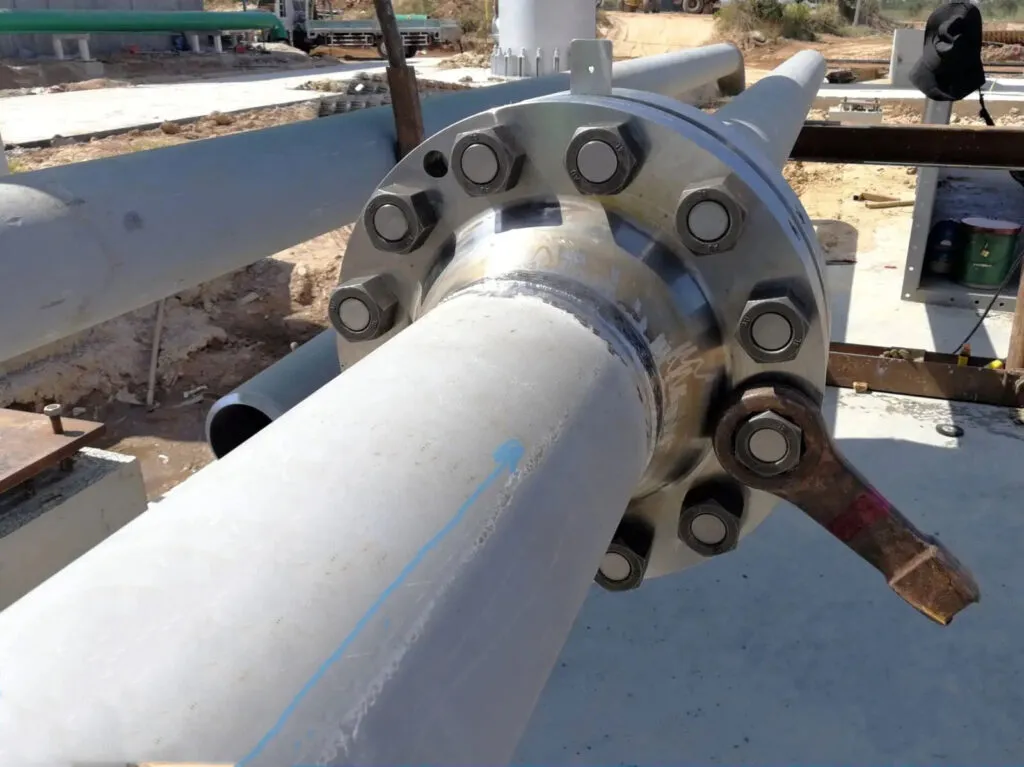

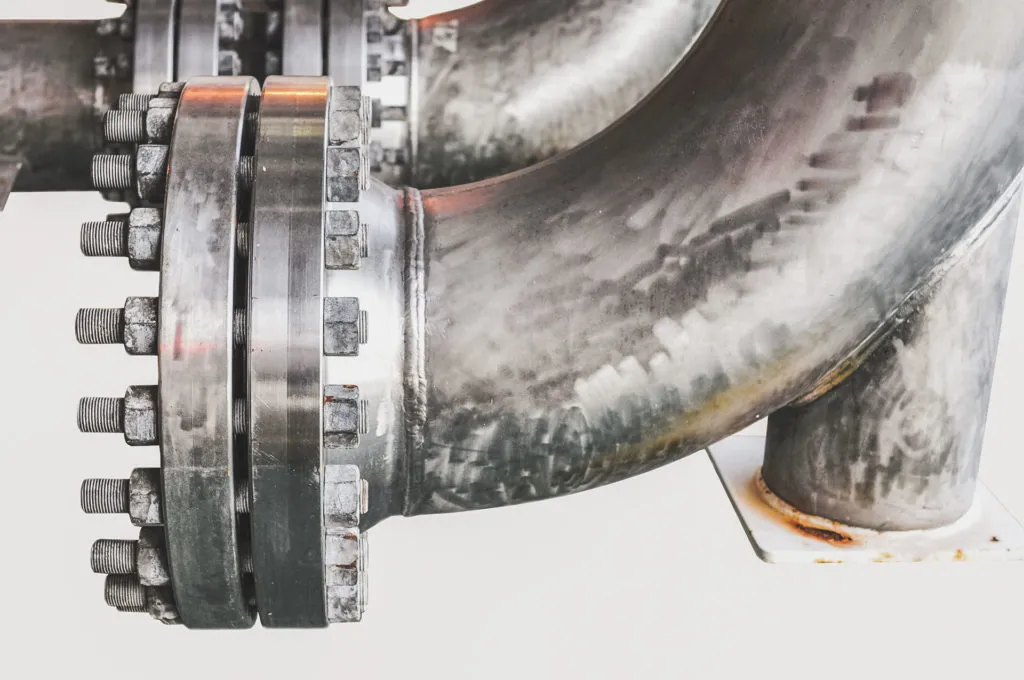

Cómo soldar una brida con cuello de soldadura a una Codo de 45 grados?
Soldar una brida WN directamente a un codo de 45° es común en colectores de tuberías para espacios reducidos. Este es el enfoque profesional:
Paso 1: Ajuste del bisel. Asegúrese de que el espesor de la pared del cubo de la brida WN coincida perfectamente con el del codo de 45°.
Paso 2: Fije la separación y la unión. Utilice una abrazadera de soldadura especial para sujetar el codo y la brida. Dado que el codo está en ángulo, asegúrese de que la cara de la brida permanezca perpendicular a la línea de flujo requerida.
Paso 3: Paso de raíz. Utilice soldadura TIG (GTAW) para el paso de raíz y así asegurar un cordón interno liso. Esto es fundamental para evitar turbulencias.
Paso 4: Pases de relleno. Complete la soldadura con electrodo revestido (SMAW) o MIG (GMAW).
Consejo profesional: Realice siempre una prueba de penetración de tinta (PT) o una prueba ultrasónica (UT) en la junta, especialmente si el sistema funciona bajo alta presión.
Brida de cuello de soldadura vs. Deslizarse en la brida
| Elemento | Brida con cuello de soldadura (WN) | Brida deslizante (SO) |
| Tipo de conexión | Soldadura a tope (unión simple) | Soldadura de filete (interna y externa) |
| Solidez | Superior (alta resistencia al estrés/fatiga) | Moderado |
| Costo de instalacion | Superior (Requiere soldadura experta) | Inferior (más fácil de alinear) |
| Partido de aburrimiento | Se adapta perfectamente al diámetro interior de la tubería | Un poco más grande que el diámetro exterior de la tubería |
| Presión nominal | Ideal para clases 900 y superiores | Generalmente se utiliza para las clases 150 a 600. |
¿Necesita bridas WN de alta calidad para su próximo proyecto?
En Rayoung, nos especializamos en bridas de cuello soldadas forjadas que cumplen con las normas internacionales más estrictas (ASME, DIN, JIS). Desde acero al carbono estándar A105 hasta aleaciones con alto contenido de níquel, ofrecemos certificación completa MTC 3.1 e inspección externa.
Explore nuestra gama de productos de bridas WN o solicite una cotización hoy mismo.
